針對易變性曲面輪廓度檢測難題，思瑞測量開創性地將高像素CCD光學影像和CWS非接觸式共聚焦白光傳感器整合：由CCD鏡頭負責定位基準和測量長、寬、孔位等平面尺寸，CWS負責測量3D輪廓度、厚度、平面度等空間尺寸。各取所長，火力全開。
創新的CCD光學影像尋邊方式測量工件邊緣，快速準確建立基準，閃測二維尺寸，包括HOME鍵、指紋鍵、攝像頭等孔位、槽直徑、R角位置以及玻璃2D尺寸等要素。
重復測量精度高。建立基準重復性提升至2um，內外長寬、孔位重復性提升至2-3um，坐標建立時間縮短至38s。CCD尋邊效率比接觸式探針尋邊，要快3-5倍，提高了檢測效率。
CWS非接觸式共聚焦白光傳感器，采用色階共聚焦白光探頭，可以準確完成空間尺寸數據的量測（輪廓度，厚度、平面度、R角尺寸）。
對于曲面材料邊沿較大角度的位置，光譜共焦位移傳感器可以獲得更大可測量區域。其非接觸采點方式，測量全程不產生碰觸，無需擔心任何外力影響下的接觸變形。

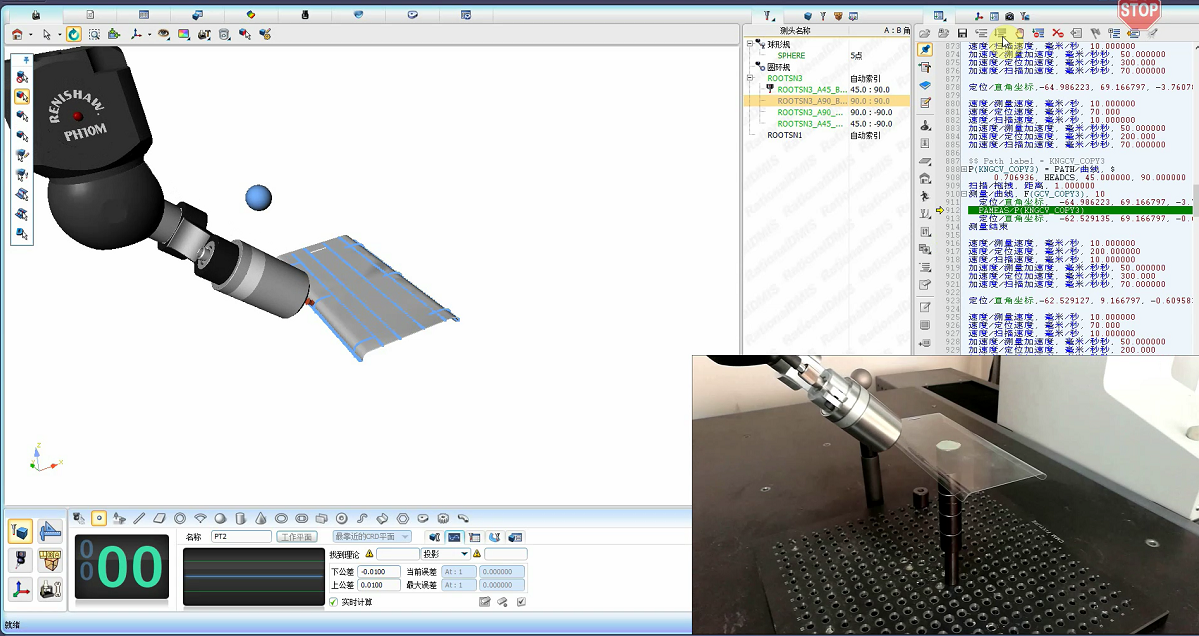

通過自動旋轉測座，靈活的實現3D玻璃的各位置的非接觸式掃描。且具有連續掃描功能，無需逼近回退，最高達到1000點/秒，減少了測頭回退時間和感應時間，比傳統測量方式快3倍左右，遠比想象更強大。
并且，CWS系統解決了長久以來工件表面要求反光和透明材質的這一痛點，可輕松應對敏感、柔軟、色散、反射、傾斜、彎曲或者低對比度的表面反光材質或透明材質的光學難點測量。

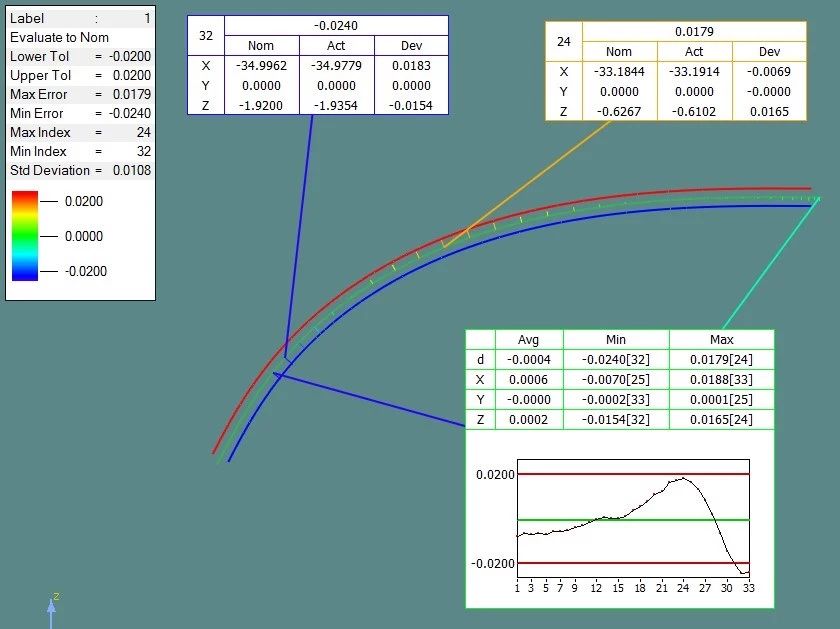

RATIONAL DMIS軟件系統，擁有智能過濾功能，消除雜點，保證測量數據的穩定和一致性。多樣化的測量報告、spc數據統計、工藝改進提供支持等功能只需要輕松點擊鼠標即可實現。分析報告，直觀清晰。適用于產品分析，特殊位置展示等。
易變形曲面掃描檢測方案精度高，也非常適用于石墨模具測量。石墨模具不能有劃痕，對其表面光滑度要求很高，這種非接觸式的檢測設備正好滿足需求。
除此之外，它還可以檢測其它易變形產品：3D玻璃、2.5D玻璃、不規則彎曲玻璃等。塑膠、橡膠立體產品（接觸變形大、精度要求較高）。
思瑞測量GLASS三坐標測量機是一款非接觸式光學掃描三坐標測量機，采用了全自動三坐標測量機橋式機構架及掃描技術，輕松完成復雜零件高精度測量與數據采集，滿足多樣測量需求。
