隨著市場產品的多樣化發展，如今的制造業大多趨向于多品種小批量的生產方式，這種生產方式導致企業需要測量的產品種類較多。思瑞PC-DMIS報告模板應用方案為各大行業在三坐標測量程序管理上提供了一個新方式，企業可在報告中根據產品型號，顯示對應產品圖片，以便之后的裝夾視圖查看及管理。

方案一：截圖保存到報告

優點：操作簡單

缺點：軟件版本需要高于2018版本、且需要3D模型

適用范圍：軟件版本高于2018版本，且已開通數模導入功能的用戶

操作步驟

1、調整好圖形窗口模型視角

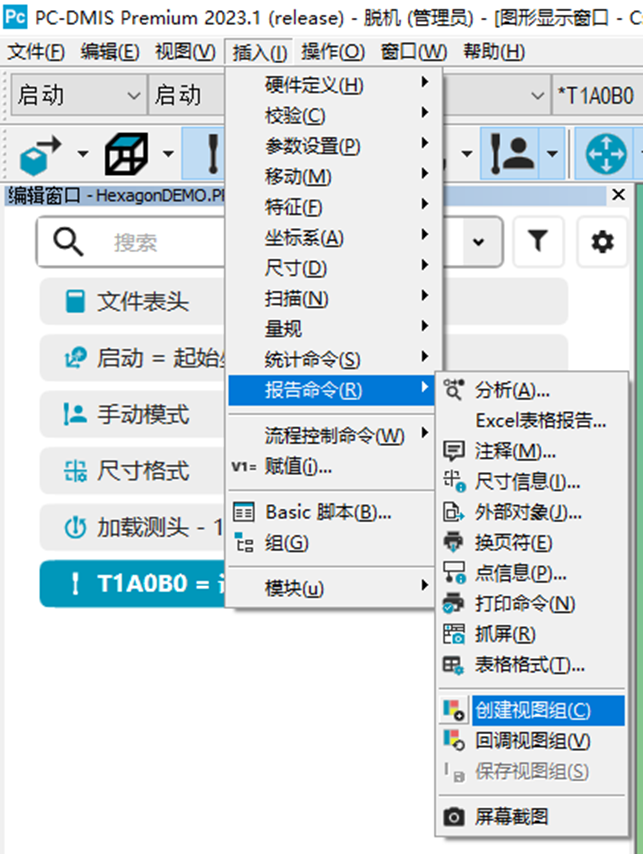

2、通過操作，插入-報告命令-創建試圖組-確定，定義試圖組

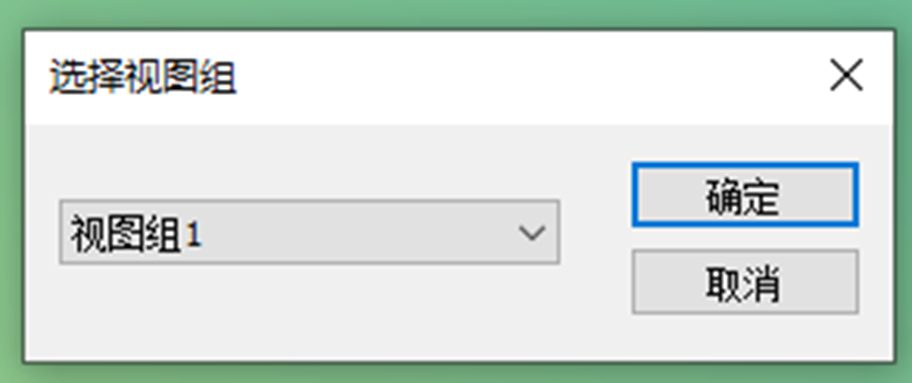

3、回調試圖組，插入-報告命令-回調試圖組，選擇剛才定義的視圖組名稱

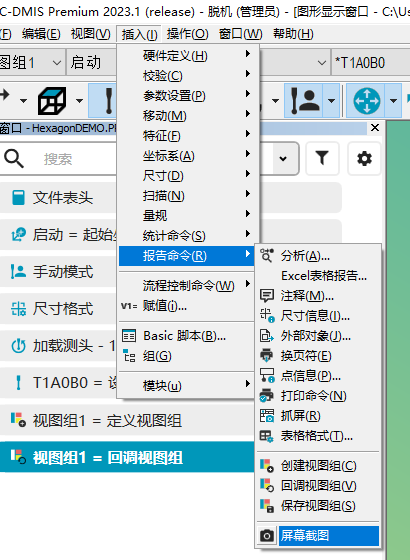

4、插入-報告命令-屏幕截圖

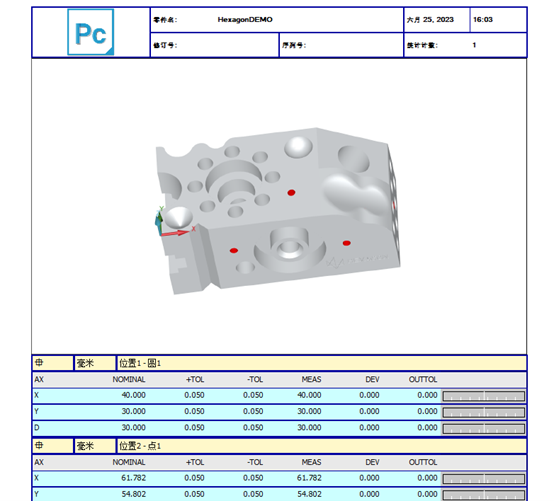

效果圖

方案二：修改報告表頭模板

優點：對于軟件版本無要求、可以使用照片

缺點：模板修改難度高、無圖片時，報告中存在一片空白區域

適用范圍：所有PC-DMIS用戶

操作步驟

1、復制一份表頭模板，如圖打開對應版本的路徑，其中2023.1 替換為你安裝的對應版本號

2、將FILE_HEADER.LBL復制一份

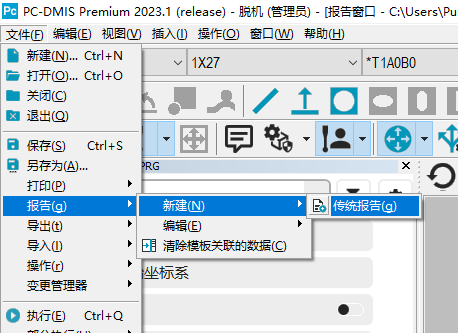

3、操作軟件，文件-報告-新建-傳統報告（如果你的版本可以直接編輯標簽模板，可以直接跳到步驟4）

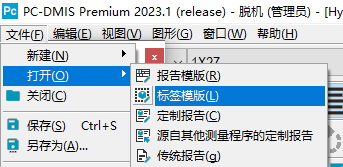

4、文件-打開-標簽模板

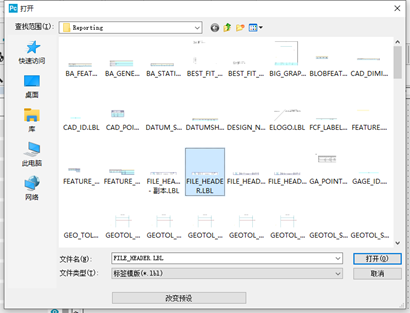

5、選擇FILE_HEADER.LBL打開

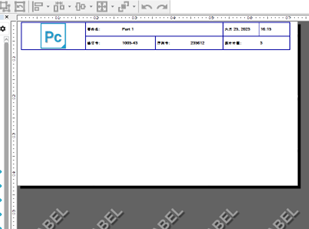

6、拉大畫布（鼠標移動到白色邊緣，出現上下箭頭時，拉動白色畫布）調整到合適大小

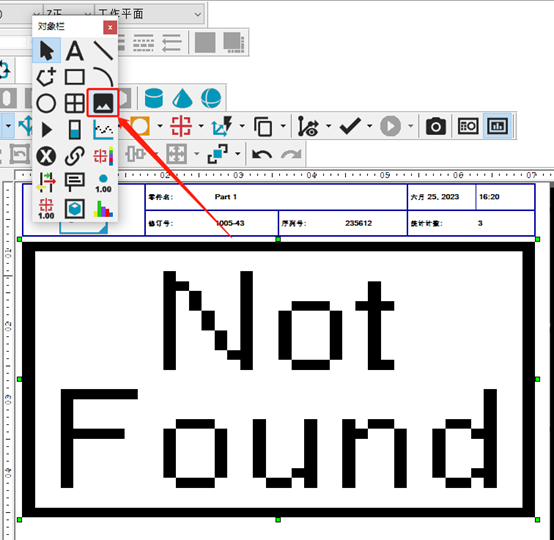

7、創建一個圖片框

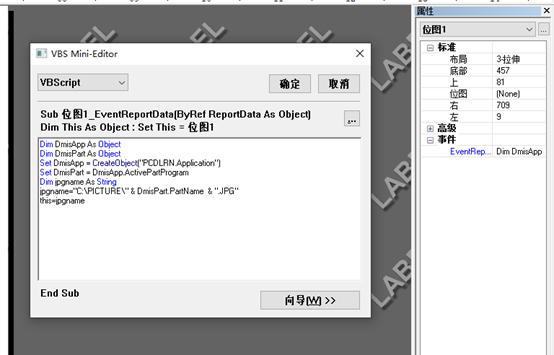

8、在圖片屬性的高 級中，添加代碼如圖：

其中C盤PICTURE這個文件夾可以自己設置

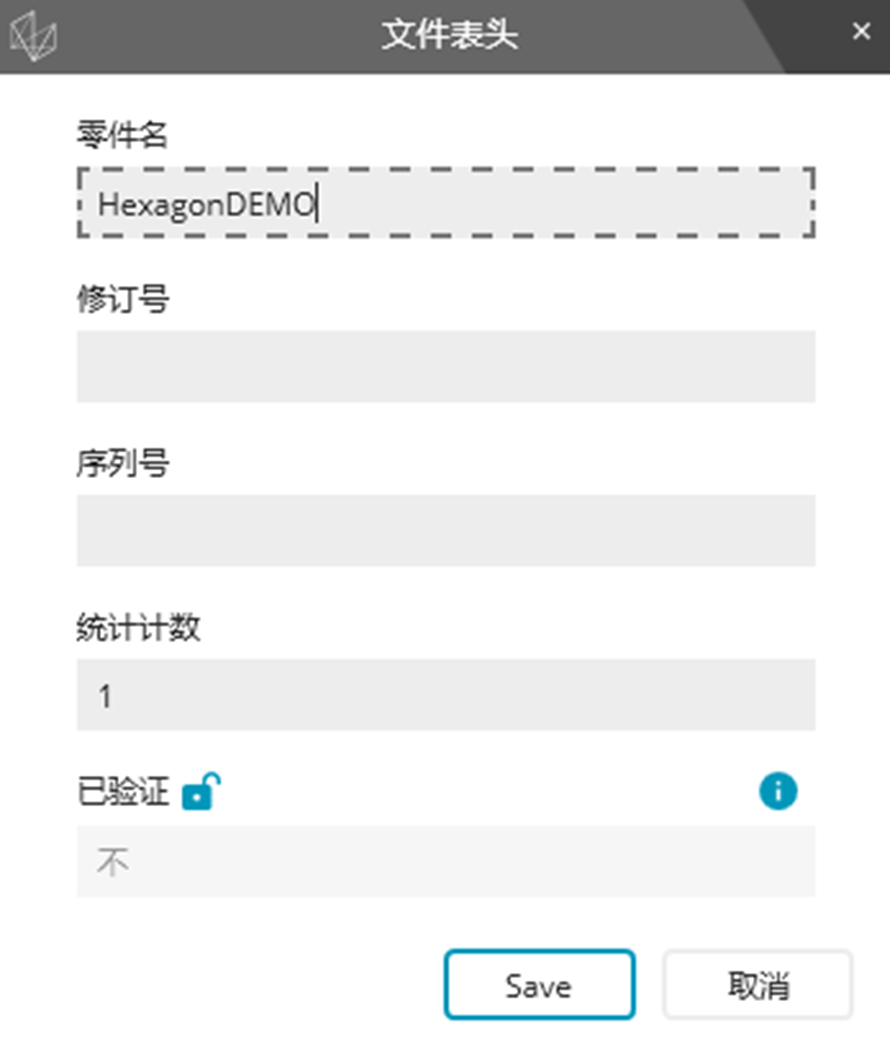

9、在C盤對應路徑文件夾中，按照程序的零件名存放照片，如圖：

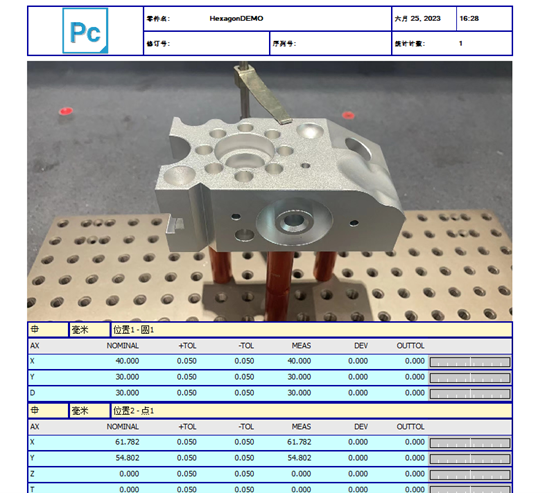

來看效果吧！

思瑞測量PC-DMIS報告模板應用方案，可在程序中通過產品型號等進行快速定位，為企業優化了測量程序管理的同時，也為企業二次檢測產品節約了查找時間。除以上方案外，如果你對其他方案感興趣，歡迎致電聯系，我們將為您提供定制化的解決方案！
