在日常三坐標測量機測量中，測量員經常會遇到需采集一些對稱元素評定該工件尺寸的對稱度公差的情況，那么該如何操作三坐標測量機快速、準確采集對稱元素評定形位公差？本文通過兩個檢測實例，帶您進一步了解“對稱度”的檢測方法及概念。

定義

對稱度是限制被測線、面偏離基準直線、平面的一項指標。其公差帶是距離為公差值t，且相對基準中心平面 (或中心線、軸線) 對稱配置的兩平行平面(或直線)之間的區域，若給定互相垂直的兩個方向，則是正截面為公差值t1×t2的四棱柱內的區域。

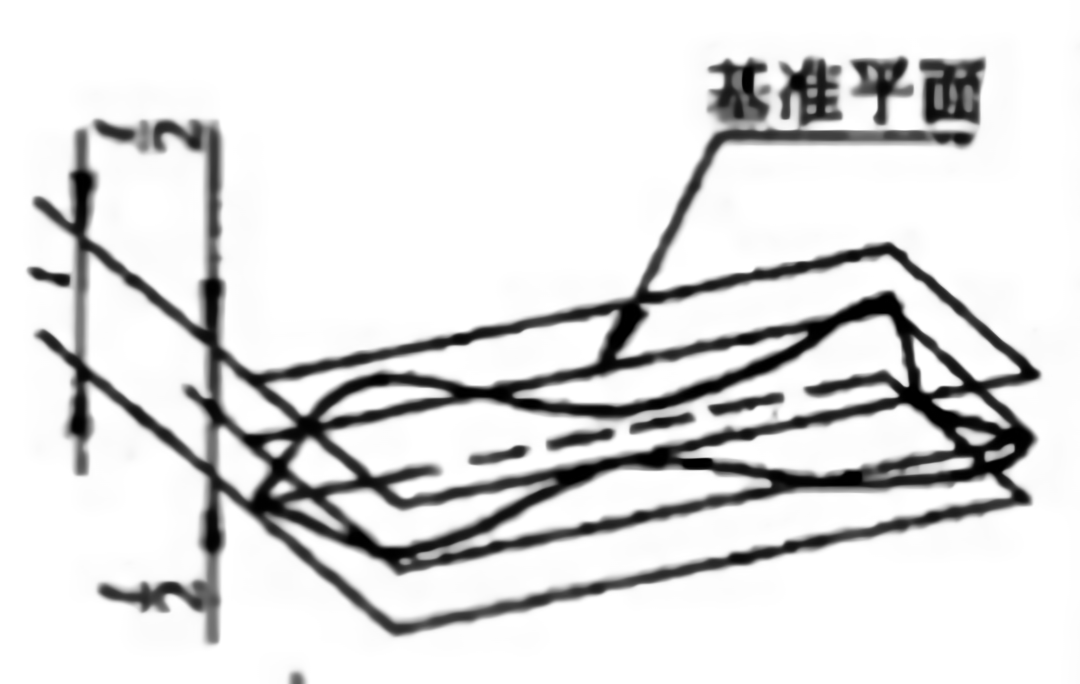

公差帶

距離為公差值t，且相對基準中心平面（中心線、軸線）對稱配置的兩個平面（或直線）之間的區域。

基準要求：面或線

對稱度檢測實例

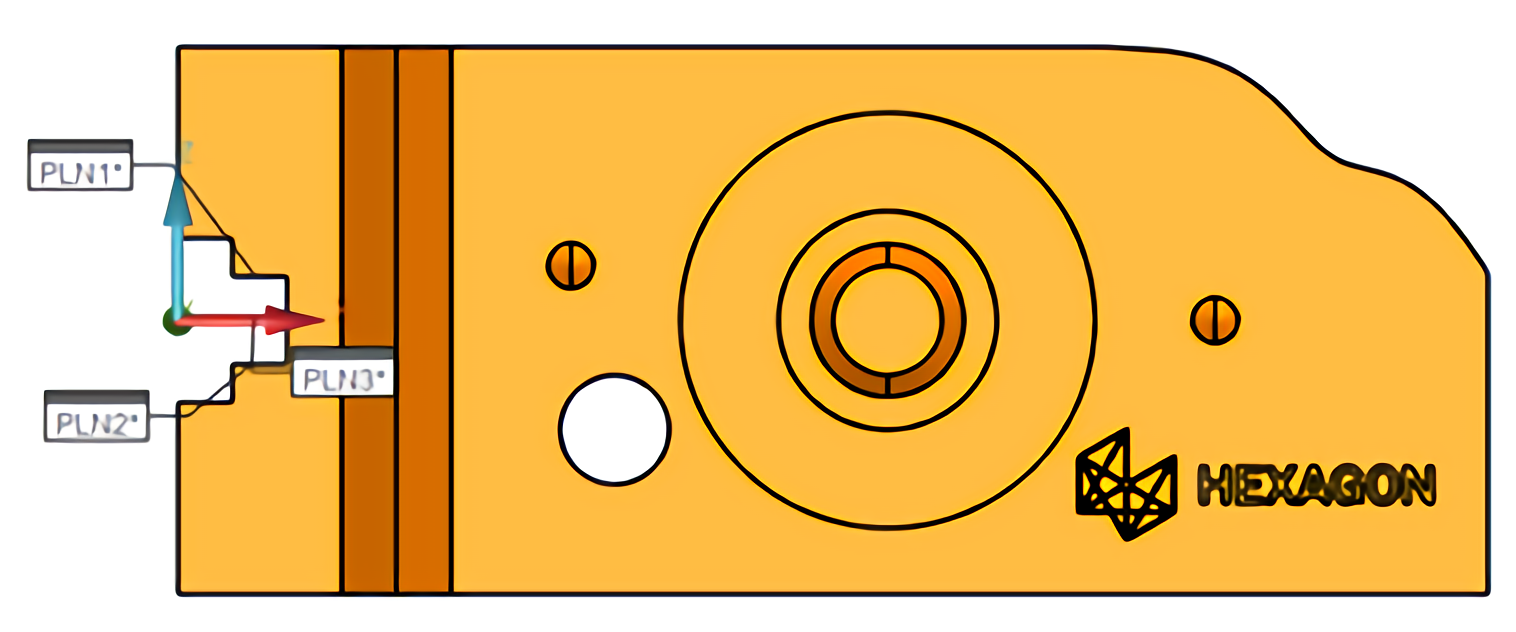

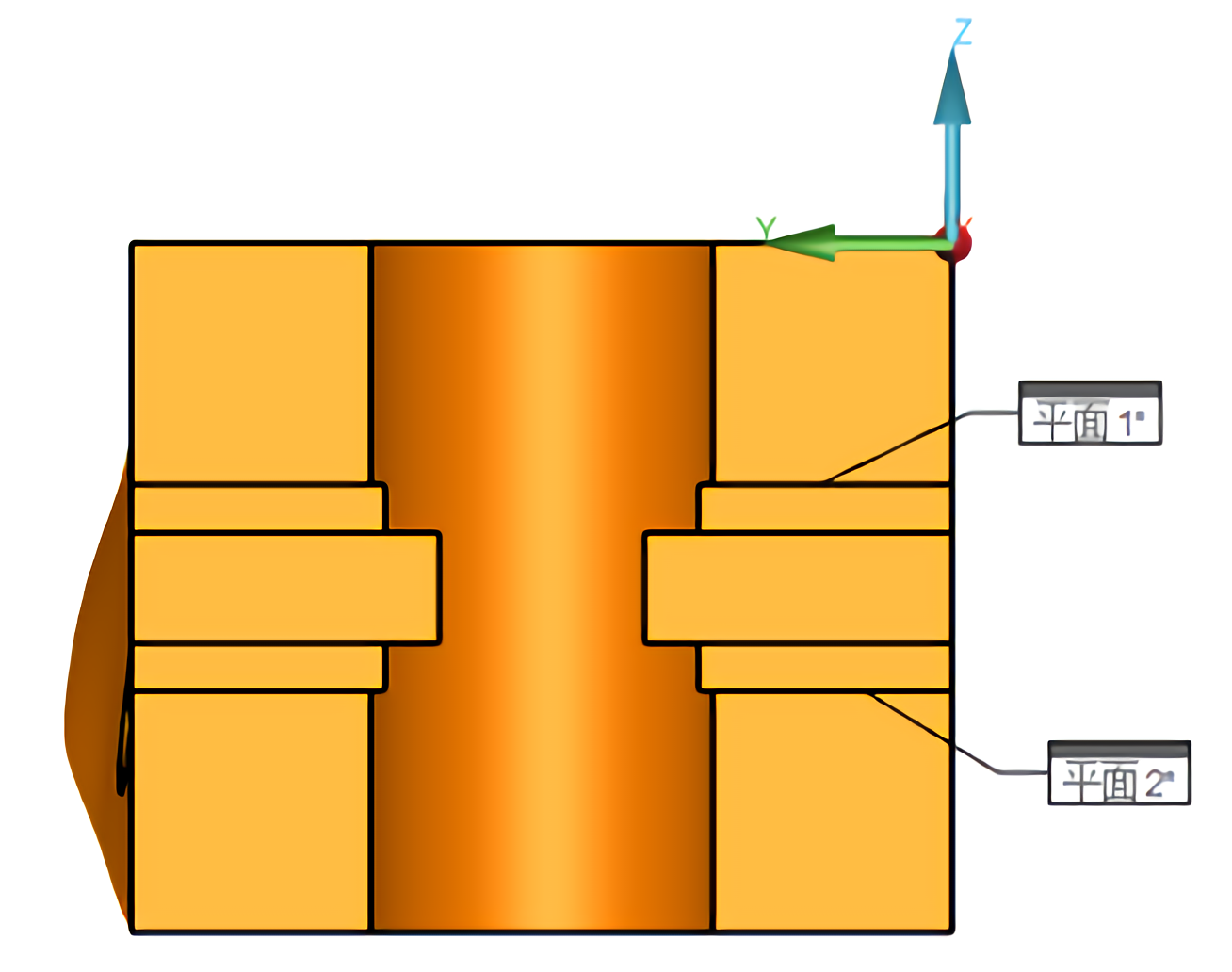

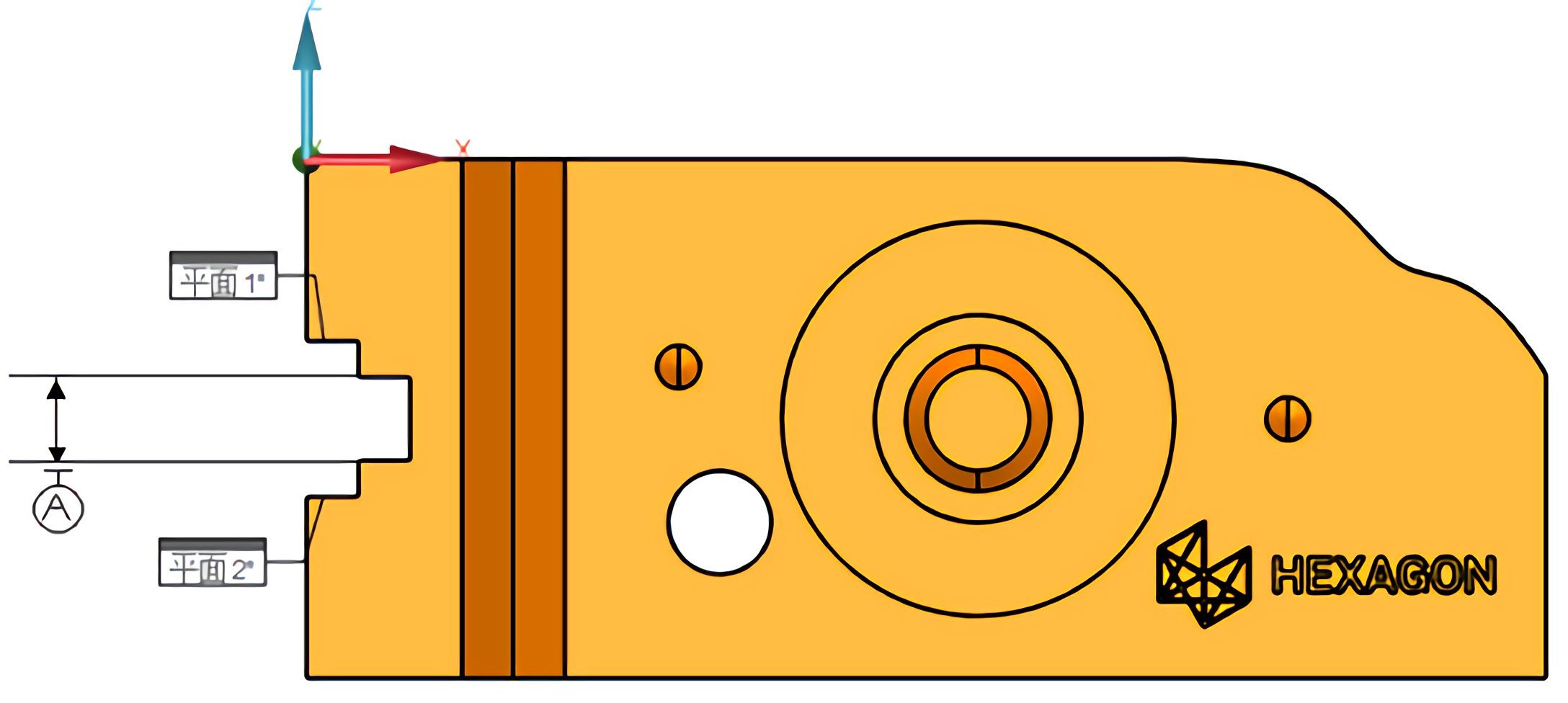

例1：使用三坐標測量機測量平面1與平面2相對于基準A的對稱度（這里我們默認為左右共面，主要演示對稱度測量步驟）

1在基準A所指兩個兩個面分別測量PLN1、PLN2

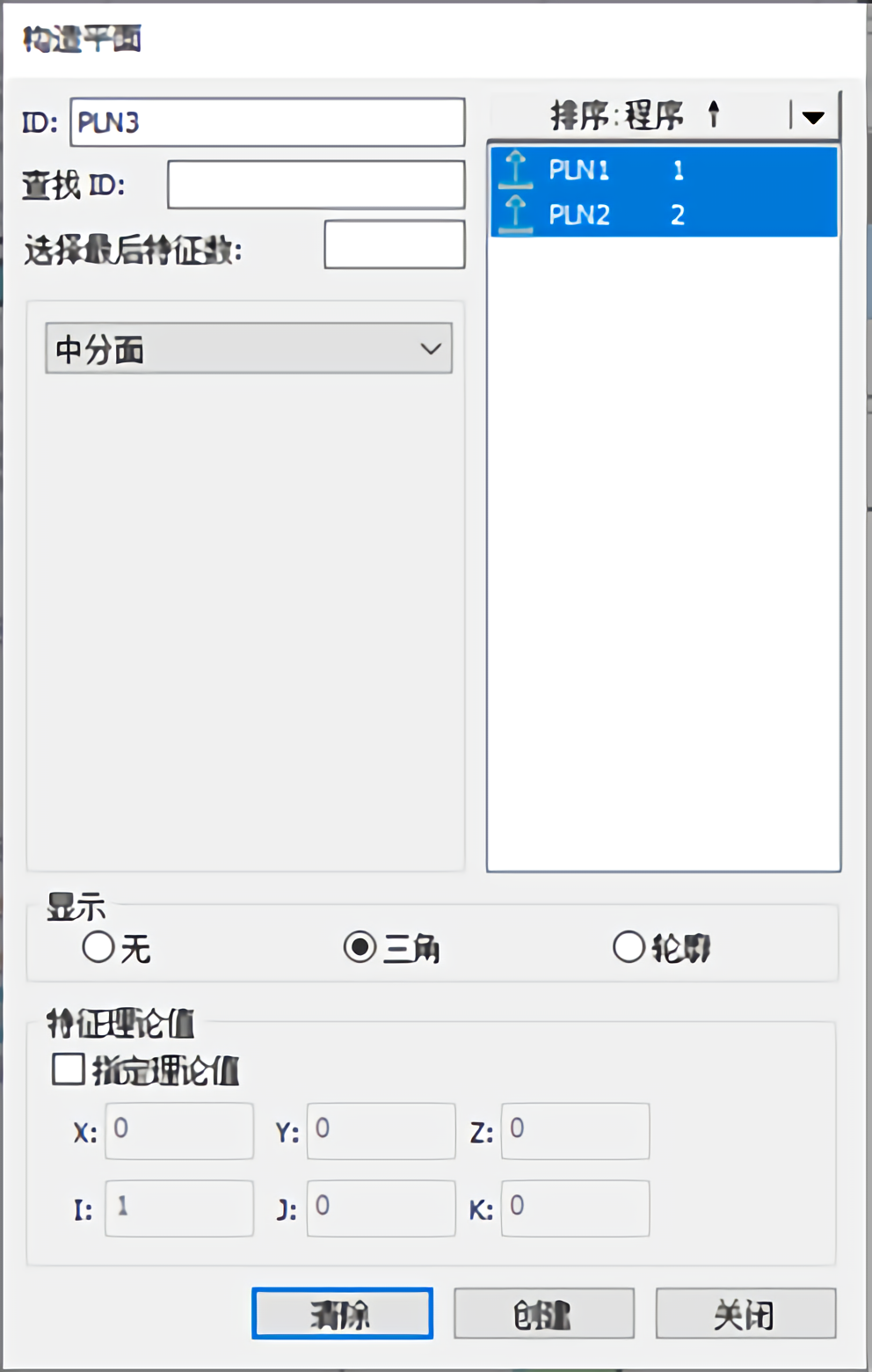

2構造PLN1和PLN2的中分面PLN3作為基準A

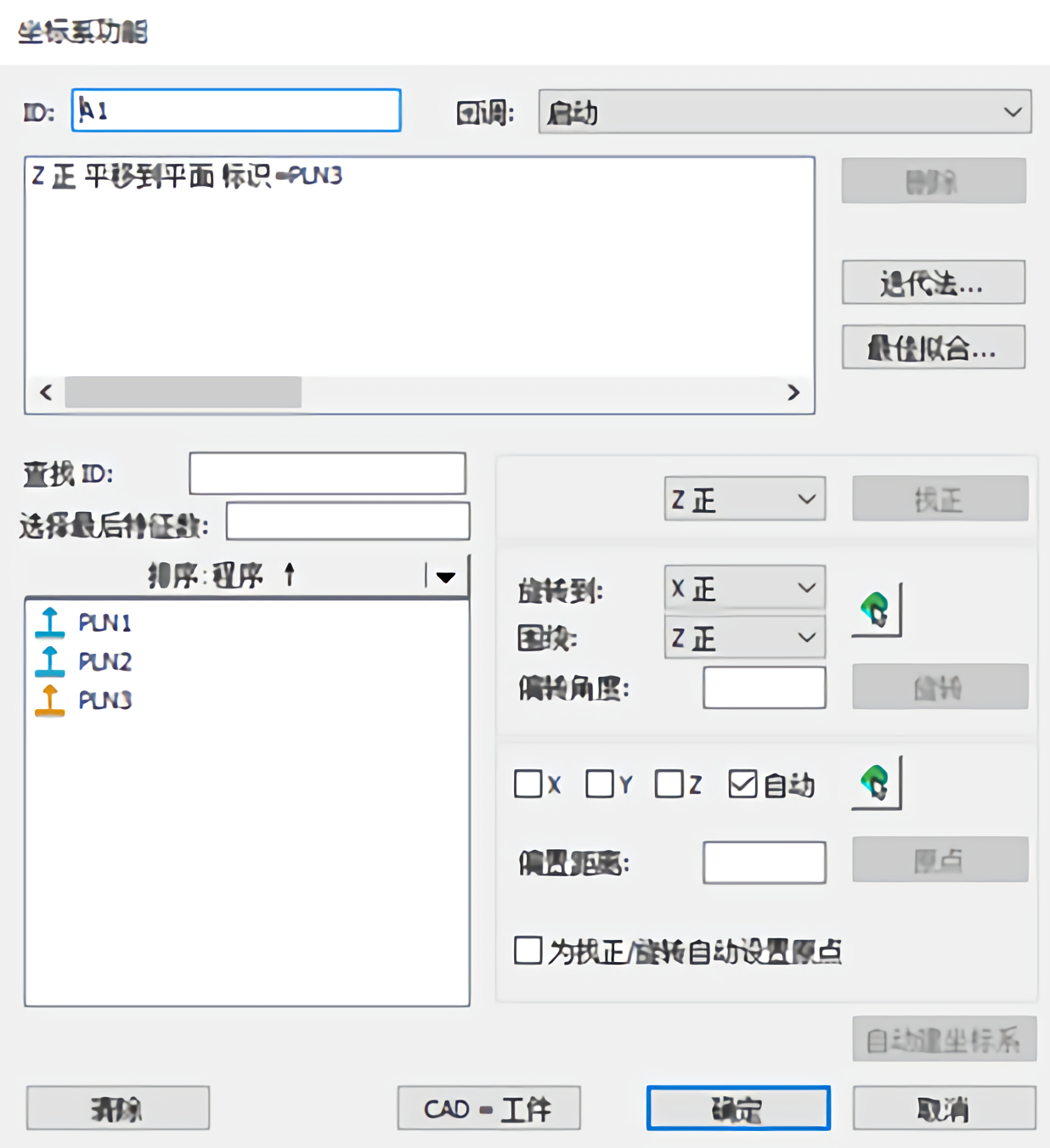

3將坐標Z原點移至PLN3（為后面抓點測量陣列做準備）

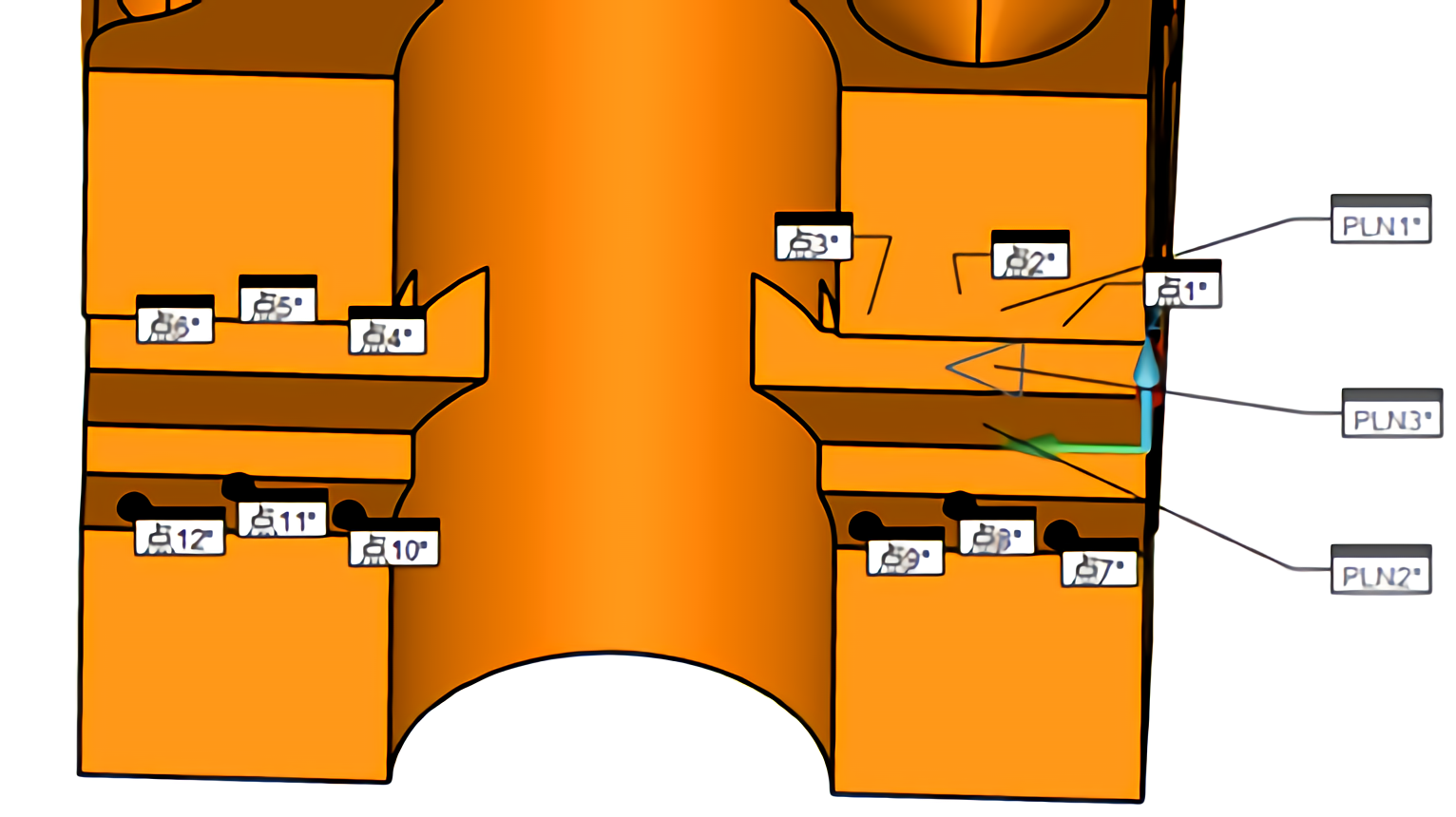

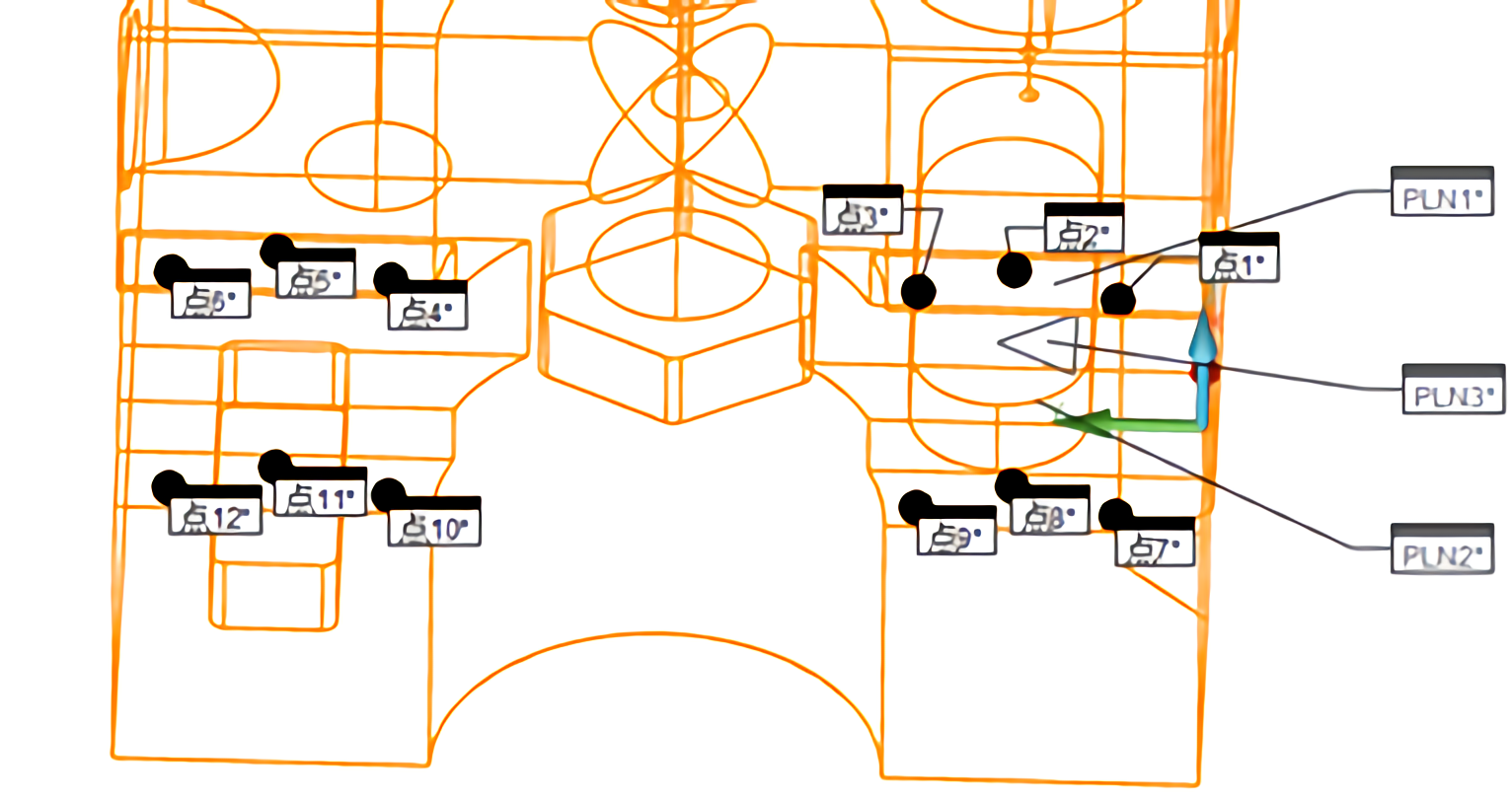

4在被側面平面1上抓取6點（點數可以根據實際情況），點1-點6

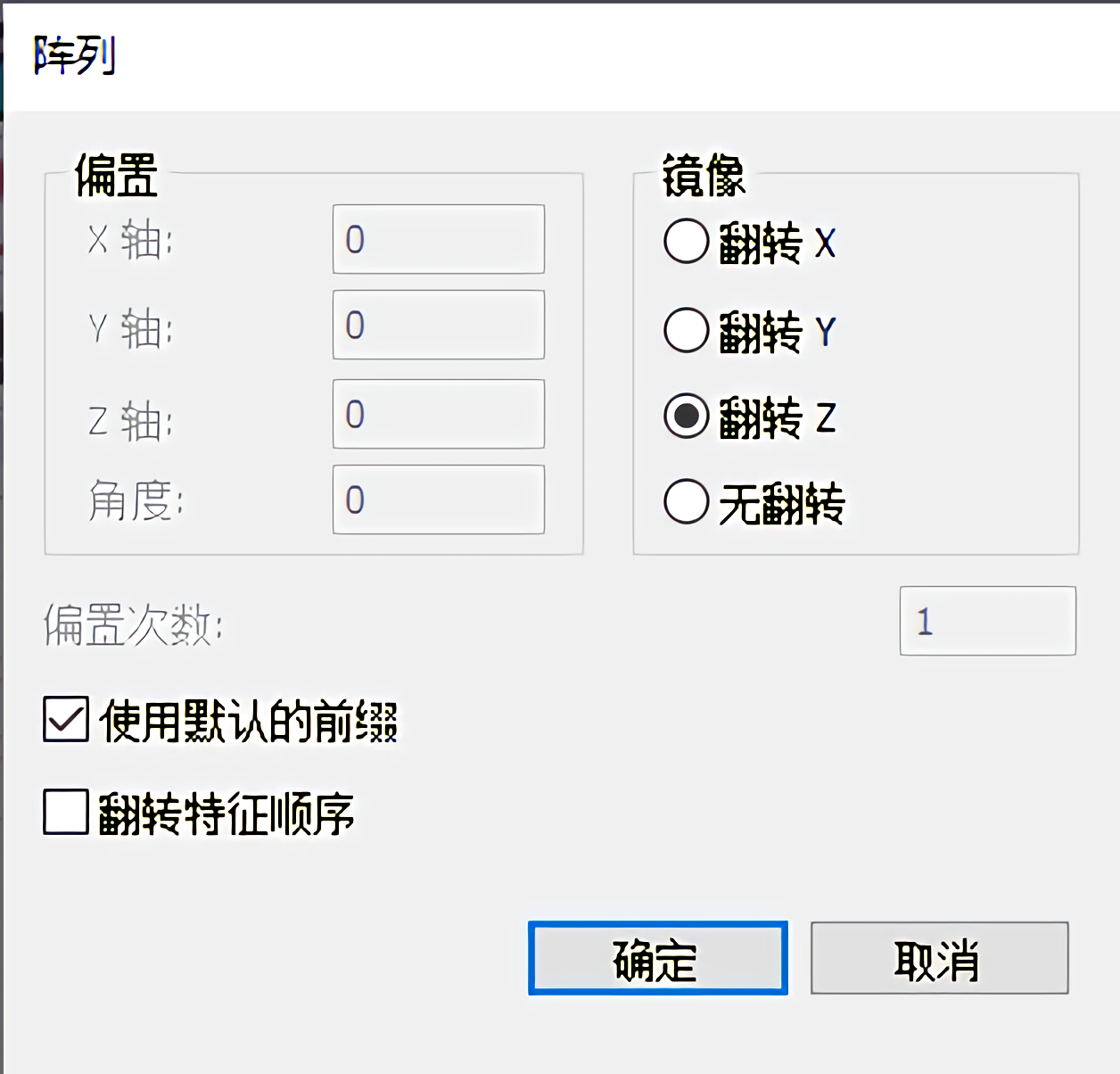

5運用陣列功能，得到點7-點12（用陣列是為了讓點能測量到相對應的位置）

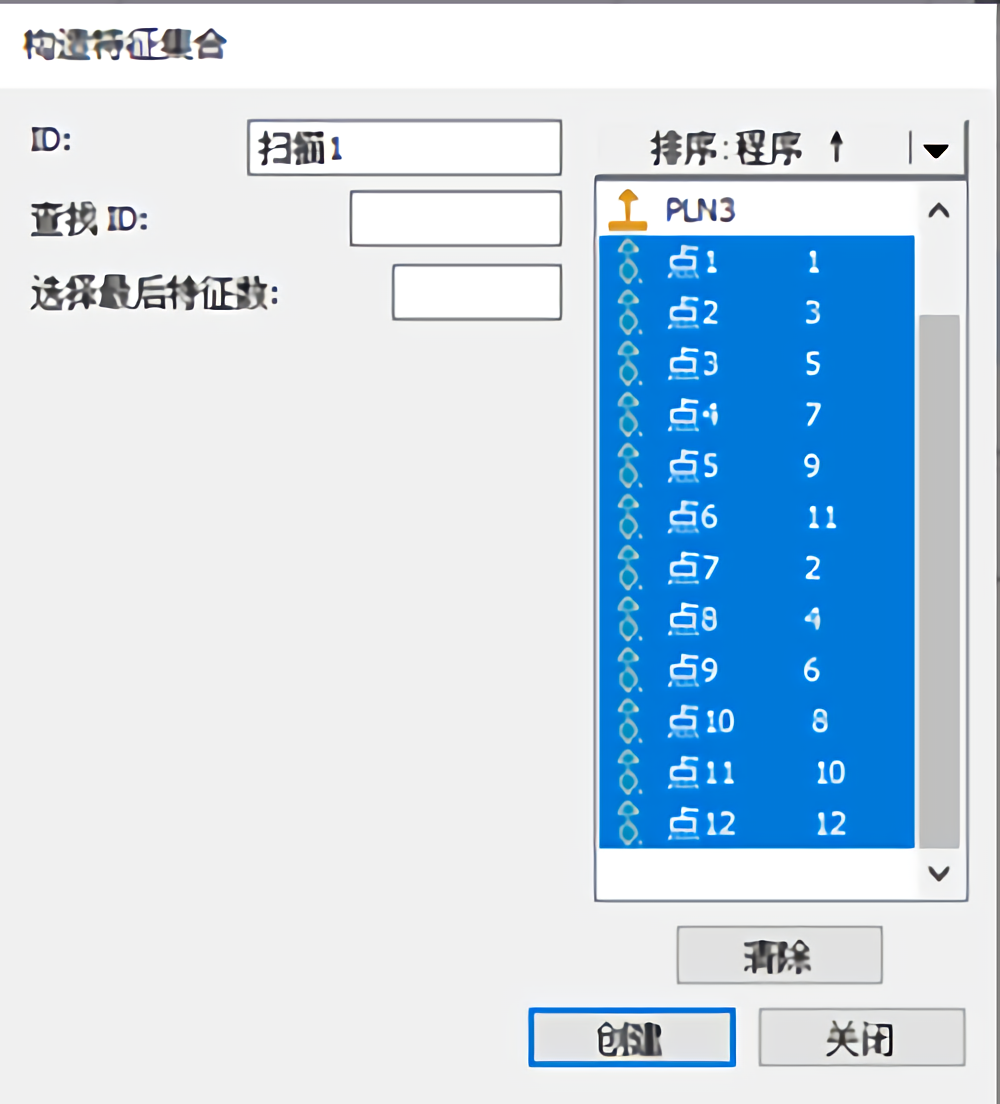

6構造特征組選點要一一對應，得到掃描1（即被測對象）

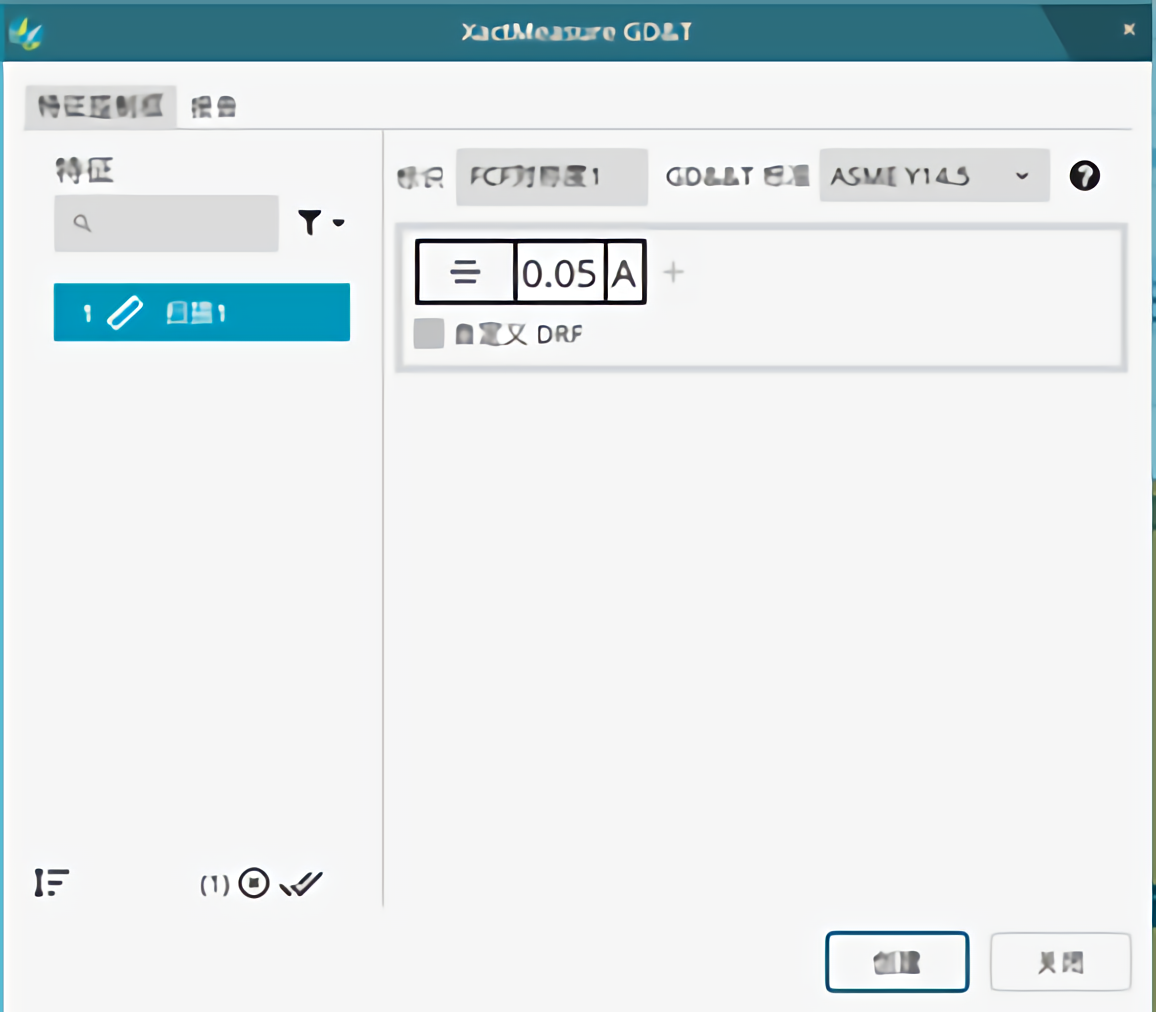

7評價對稱度，將PLN3定義為基準A，掃描1為被測。

注：所得結果為6組數據比對取最大

對稱度檢測實例

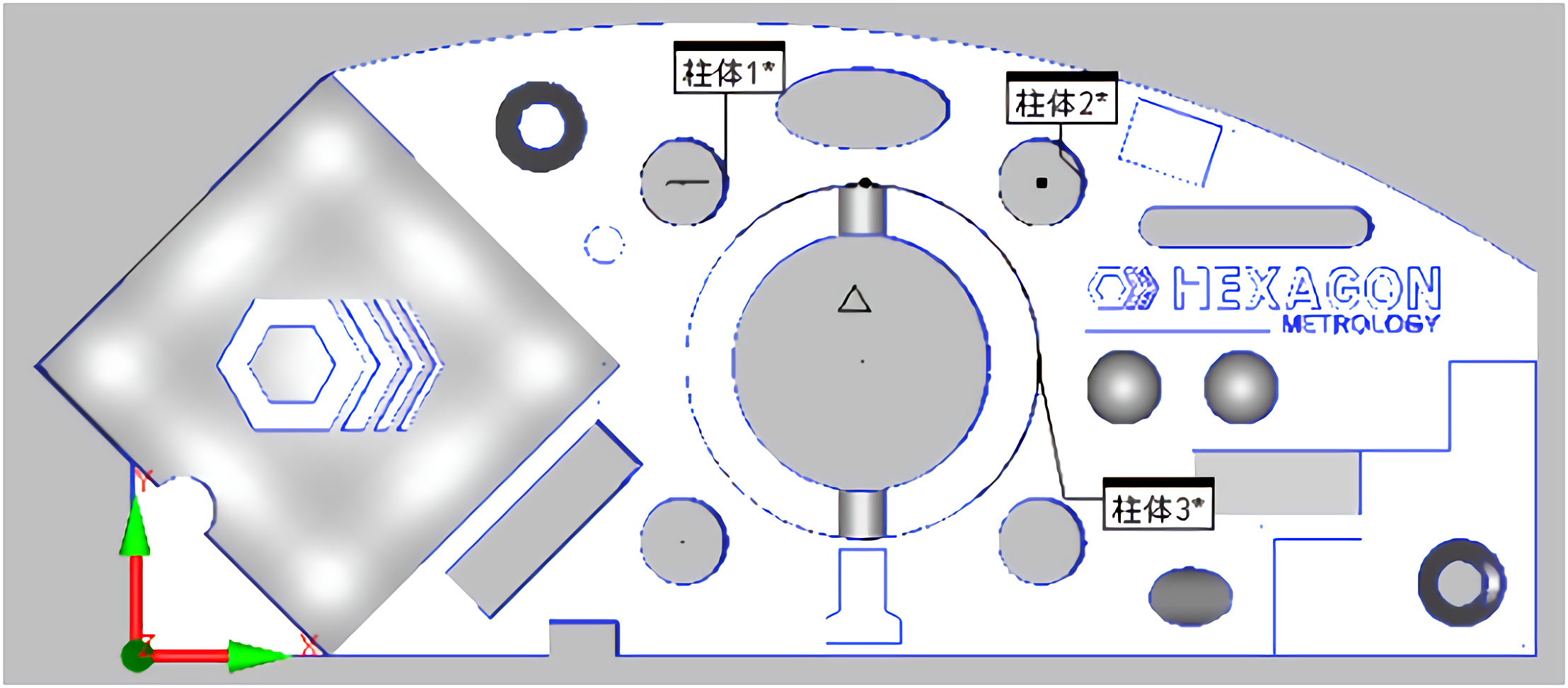

例2：如圖所示柱體 1 和柱體 2 相對于柱體 3 軸線的對稱度

1首先使用自動特征，測量柱體 1、柱體 2 和柱體 3

2使用構造中的“套用”，構造出三個柱體軸線分別為直線 1、直線 2 和直線 3

3將工作平面轉換成 Y+或 Y-

4將直線 1 和直線 2 構造成集合元素掃描 1

5打開對稱度評價窗口，將直線 3 定義為基準 A，選擇掃描 1 進行評價

注：以線為對稱度基準時，注意工作平面的切換

總結

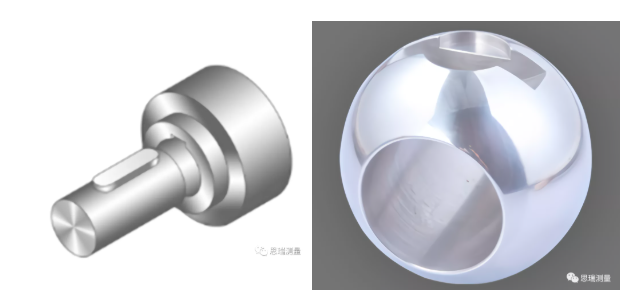

當操作三坐標測量機進行工作遇到圖紙標注的對稱度用線管控兩個平面的情況，例如軸類的鍵槽（以軸線為基準測鍵槽的兩個面）、球閥固定球體的開口槽（以球為基準測槽的對稱度）等。類似以上兩種案例，基本需滿足以下兩種要求：

1、如果要以面為基準，那么這個面首先得經過圖紙標注的基準，同時也要想方法讓面固定，不圍繞著基準轉動。比如軸的鍵槽，基準面可以垂直鍵槽底面，也可以在鍵槽兩端面取點構造中點，基準面為基準軸線和中點形成的面。

2、如果以線為基準，就好比我們從哪個方向看這個槽是對稱的，前面我們已經講到線作基準就要有響應的工作平面，工作平面是基于坐標系的，所以需要操作三坐標測量機建立正確的坐標。
