在進行測量工作之前，我們一般都需要校準三坐標測針，從保證測量精度的角度出發，校正測針挺有必要。在準備測量之前，我們需要先選擇好合適的測針。因為測量時需要通過測針上的測球觸碰進行，所以測量數據中包含測球數值，為了能避免測球不同位置數據不一樣的問題，所以需要進行測球測準工作。
在進行測量，或者測針校準之前，我們要根據工件性質提前選擇好合適的測針組合，在測量時盡量避免中途更換測針。
校準過程中以標準球直徑值作為標準。所以一定要正確輸入標準球的理論直徑。根據前面測針校準的原理可以看出標準球理論直徑數值將直接影響測針校準的球度誤差，必須使軟件得到三坐標測量機測球的“等效直徑”，自動進行測球半徑的補償。
測針校準時，應使所選測針在標準球的軸向最大直徑處分別接觸測量，以提高測針校準的準確度。注意觀察校準后測針的直徑和校準時的形狀誤差，如果有較大變化，就需要查找原因。需要進行6次以上的校準，觀察其校準結果的重復性數據，以統計原理求出標準偏差進行分析。
單個測針位置校準，需要觀察測針直徑和球度誤差，三坐標測針直徑應與平時校準相近且重復性好，球度誤差也小，多個測頭位置校準時，除要觀察以上結果外，還要用校準后的各個位置的測針測量標準球，觀察球心坐標值的變化，數值應與示值誤差或探測誤差相近。如果變化范圍在（1~3）μm之間，就算正常。否則，就要重新檢查測頭、測座、接長桿、標準球的安裝是否穩固、可靠。

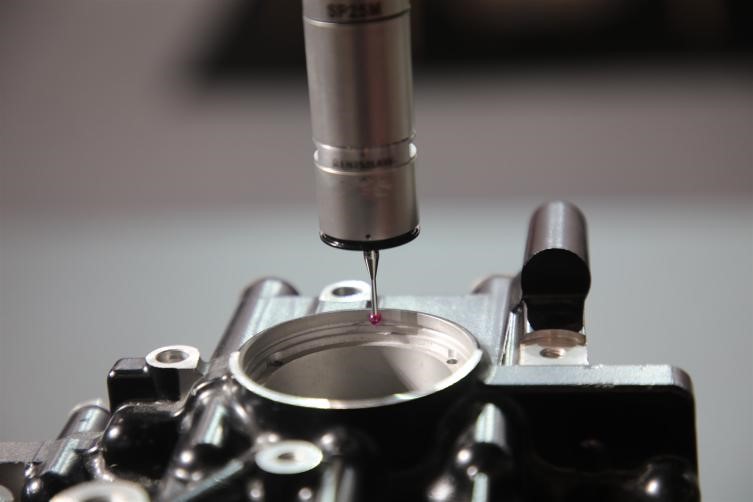

在測量采樣過程中，當測針與被測件表面觸碰時，測頭系統會有信號顯示，作為測量的瞄準信號，進而通知計算機進行數據的采集，以得到得被測點的坐標值。
此外，由于測量機通過測頭系統進行探測，得到的點位坐標值是測球中心的坐標值，為了獲得被測工件的實際尺寸，還需加上或減去測球的動態直徑值。進入測頭校準程序后，對標準球進行測量，測量方法與幾何元素測量程序中的球的測量方法一樣，當采點數量達到要求時，測量程序會自動對測量點進行計算處理，將處理后的測頭校準結果，自動返回到測頭校準對話框界面中。在按下回車按鍵后，校準后的測頭數據將作為修正值用于后續的應用數據處理中。基準后的測頭數據包括測頭半徑及球度誤差還有測球中心相對于零號測頭中心的坐標值。
